Kuinka valitset raskaan keskipakotuulettimen teolliseen käyttöön?

Oikean määrittäminen raskas keskipakotuuletin teolliseen käyttöön on yksi merkittävimmistä päätöksistä ilmanvaihto- tai prosessiilmajärjestelmän suunnittelussa. Alikokoinen tuuletin ei pysty ylittämään järjestelmän vastusta eikä toimita vaadittua ilmavirtaa. Ylisuuri tuuletin tuhlaa energiaa, lisää melua, nopeuttaa laakerien kulumista ja toimii usein suorituskykykäyränsä epävakaalla alueella. Hankintainsinööreille, tehdaspäälliköille ja tukkujakelijoille tämä opas tarjoaa suunnittelutason arviointikehyksen, joka kattaa juoksupyörän suunnittelun, aerodynaamisen suorituskyvyn, moottorin valinnan, sovellusten yhteensovittamisen ja hankintakriteerit.

Mikä on raskaaseen käyttöön tarkoitettu keskipakotuuletin? Keskeiset toimintaperiaatteet

Keskipakopuhallin kiihdyttää ilmaa siirtämällä pyörimiskineettistä energiaa käytettävästä siipipyörästä ilmavirtaan. Ilma tulee juoksupyörään aksiaalisesti silmän kohdalta (keskellä), pyörivät siivet kiihdyttävät sitä säteittäisesti ulospäin ja poistuvat kierukkakoteloon, jossa nopeuspaine muunnetaan staattiseksi paineeksi. Termi "raskas käyttö" tarkoittaa teollisuuspuhaltimien luokittelussa puhaltimia, jotka on rakennettu kestämään kohonneita käyttövaatimuksia – mukaan lukien korkeat staattiset paineet, jotka ovat yli 1 000 Pa, jatkuvat käyttöjaksot korkeissa lämpötiloissa, syövyttävät tai hiukkaspitoiset ilmavirrat ja rakenteellinen kuormitus, joka aiheutuu suurista juoksupyörän halkaisijasta ja suurista pyörimisnopeuksista.

Ilmavirran muunnos ja paineen muodostusmekanismi

Keskipakopuhaltimen perussuorituskykyä kuvaavat puhallinlait, jotka säätelevät ilmavirran tilavuuden (m3/h), staattisen paineen (Pa), akselin tehon (kW) ja melutaso muuttumista juoksupyörän nopeuden ja koon mukaan. Nämä suhteet on korjattu nestemekaniikalla, ja ne pätevät tasaisesti kaikissa keskipakotuulettimen malleissa:

• Ilmavirran määrä vaihtelee suoraan juoksupyörän pyörimisnopeuden (rpm) mukaan – nopeuden kaksinkertaistuminen kaksinkertaistaa virtauksen
• Staattinen paine vaihtelee juoksupyörän nopeuden neliön mukaan – nopeuden kaksinkertaistuminen nelinkertaistaa paineen
• Akselin teho vaihtelee juoksupyörän nopeuden kuution mukaan – nopeuden kaksinkertaistuminen lisää virrankulutusta kahdeksankertaiseksi
• Geometrisesti samankaltaisissa puhaltimissa samalla nopeudella ilmavirta vaihtelee juoksupyörän halkaisijan kuution mukaan ja paine vaihtelee halkaisijan neliön mukaan.r

Näillä laeilla on suoria vaikutuksia vaihtelevan kuormituksen ilmanvaihtojärjestelmien energiakustannuksiin. Vaihteleva taajuusmuuttaja (VFD), joka vähentää tuulettimen nopeutta 20 %, vähentää virrankulutusta noin 49 %, minkä vuoksi VFD-ohjaus on vakiovarusteena nykyaikaisessa energiatehokkaassa teollisuusilmanvaihdossa.

Juoksupyörätyypit, materiaalit ja rakennesuunnittelu

Raskaaseen käyttöön tarkoitettujen keskipakotuulettimen juoksupyörän tyypit ja materiaalit

Juoksupyörän siiven geometria on ensisijainen tekijä keskipakopuhaltimen paine-tilavuusominaispiirteissä, tehokkuushuipussa ja soveltuvuudessa erilaisiin ilmanlaatuolosuhteisiin. Kolme päägeometriaa - taaksepäin kaareva, eteenpäin kaareva ja säteittäinen - palvelevat kukin erilaisia ​​paine-, tehokkuus- ja kontaminaatioiden käsittelyvaatimuksia. Alla olevassa taulukossa verrataan näitä malleja teollisten hankintapäätösten kannalta tärkeimpien parametrien välillä.

Raskaiden juoksupyörien materiaalin valinta riippuu käsitellyn ilmavirran lämpötilasta, kemiallisesta koostumuksesta ja hankausainepitoisuudesta. Normaalia hiiliterästä (S235JR tai S355JR standardin EN 10025 mukaan) käytetään ympäristön lämpötilan puhdasilmasovelluksissa. Kuumasinkitty tai epoksipinnoitettu hiiliteräs pidentää käyttöikää kohtalaisen syövyttävissä ympäristöissä. Ruostumaton teräs (304 tai 316L) on tarkoitettu kemiantehtaiden ilmanvaihtoon ja elintarviketeollisuuden ympäristöihin. Korkeakromattua kulutusta kestävää terästä (tyypillisesti 28 % Cr-pitoisuus) käytetään mineraalien käsittelyssä ja sementtitehdassovelluksissa, joissa hankaavien hiukkasten isku on ensisijainen vikamekanismi.

Ilmavirran, staattisen paineen ja järjestelmän vastuksen sovitus

Raskaiden keskipakotuulettimen ilmavirran ja staattisen paineen tiedot

Oikea aerodynaaminen mitoitus edellyttää puhaltimen suorituskykykäyrän piirtämistä järjestelmän vastuskäyrään nähden. Järjestelmän toimintapiste on näiden kahden käyrän leikkauspiste. Hyvin valittu puhallin toimii huipputehokkuudessaan tai sen lähellä suunnitellussa toimintatilassa. Huipputehokkuuden pisteen vasemmalla puolella toimivien riskien nousu – aerodynaaminen epävakaus, joka aiheuttaa syklistä virtauksen kääntymistä, voimakasta tärinää ja siipipyörän nopeaa väsymistä. Alla oleva taulukko sisältää viitetiedot raskaan käytön keskipakotuulettimen ilmavirran ja staattisen paineen tiedot tyypillisissä teollisuustuulettimen kokoluokissa.

Kanavajärjestelmän staattiset painevaatimukset lasketaan summaamalla kaikki painehäviöt pisimmän kanavan aikana – mukaan lukien suorat kanavan kitkahäviöt (laskettu Darcy-Weisbach-yhtälön mukaan), sovitushäviöt (taivutukset, supistukset, laajeneminen), suodattimen ja käämin painehäviöt sekä päätelaitteiden vastukset. Ostajien tulee ilmoittaa järjestelmän staattinen kokonaispaine suunnitellun ilmavirtausnopeuden mukaan, ei vain yhtä näistä arvoista, kun he pyytävät puhallinvalintaa toimittajilta.

Moottorin teho, taajuusmuuttajan kokoonpano ja tehokkuusluokitus

Raskaiden keskipakotuulettimen moottorin teho ja hyötysuhde

Moottorin valinta a raskas keskipakotuuletin on otettava huomioon käyttökerroin, käynnistysvirta, taajuusmuuttajan kokoonpano ja energiatehokkuusluokka. Moottorin nimellistehon on ylitettävä tuulettimen akselin teho järjestelmän enimmäiskäyttöpisteessä – tyypillisesti käyttökerroin 1,10–1,25, jota sovelletaan laskettuun akselitehoon, jotta estetään lämpöylikuormitus kysyntähuippujen tai järjestelmän vastuksen vaihteluiden aikana.

Taajuusmuuttajan kokoonpano vaikuttaa suoraan asennuksen joustavuuteen, nopeudensäätömahdollisuuksiin ja huoltoon:

• Suora ajo: Juoksupyörä on asennettu suoraan moottorin akselille. Tämä kokoonpano eliminoi hihnahäviöt (yleensä 3–5 % tehokkuuden lisäys verrattuna hihnakäyttöön), vähentää huoltotarvetta ja tarjoaa kompaktin asennuskuoren. Suorakäyttö on vakiona pienemmille puhaltimille aina noin 30 kW asti ja puhaltimille, jotka vaativat tarkkaa nopeudensäätöä VFD:n kautta.
• Hihnakäyttö (kiilahihna tai poly-V): Moottori käyttää tuulettimen akselia pyörä- ja hihnajärjestelyn kautta. Hihnakäyttö mahdollistaa juoksupyörän nopeuden säätämisen muuttamalla pyörän halkaisijaa – hyödyllinen kenttäkäyttöön, jossa järjestelmän tarkka vastus oli epävarma suunnitteluvaiheessa. Vakiokiilahihnakäytöt aiheuttavat 3–5 %:n vaihteistohäviön. Hammashihnat tai synkroniset hihnat saavat takaisin 1–2 % tästä häviöstä.
• Kytketty veto: Moottori ja tuulettimen akseli on yhdistetty joustavalla kytkimellä. Käytetään suurissa yli 75 kW:n puhaltimissa, joissa suora asennus moottorin akselille on mekaanisesti epäkäytännöllistä. Vaatii tarkan akselin kohdistuksen laakerien ja kytkimien ennenaikaisen kulumisen estämiseksi.

Moottorin energiatehokkuusluokitus noudattaa standardissa IEC 60034-30-1 määriteltyjä IE (International Efficiency) -standardeja. IE3 (Premium Efficiency) on pakollinen vähimmäisluokka yli 0,75 kW moottoreille Euroopan unionissa EU-asetuksen 2019/1781 mukaisesti, voimaan heinäkuussa 2023. IE4 (Super Premium Efficiency) määritellään yhä enemmän jatkuvatoimisten teollisuuspuhaltimien hankintasopimuksissa elinkaaren energiakustannusten minimoimiseksi. The raskaaseen käyttöön keskipakotuulettimen moottorin teho ja hyötysuhde tulee aina arvioida yhdessä – tehokkaampi moottori samalla nimellisteholla vähentää vuotuista energiankulutusta ja käyttökustannuksia puhaltimen käyttöiän aikana.

Teollisuuden ilmanvaihtosovellukset ja ympäristövaatimukset

Tehokas keskipakotuuletin teollisuuden ilmanvaihtojärjestelmiin

The raskas keskipakotuuletin for industrial ventilation systems markkinat kattavat laajan valikoiman prosessiympäristöjä, joista jokainen asettaa tietyt materiaali-, pinnoite-, tiivistys- ja turvallisuusvaatimukset tuulettimen rakenteelle. Seuraavat luokat edustavat yleisimpiä teollisuussovellussegmenttejä määrittävin teknisin vaatimuksineen:

• Valimon ja metallintyöstön ilmanvaihto: Käsittelee korkean lämpötilan (jopa 300–400 celsiusastetta) metallihöyryä ja hienojakoisia hiukkasia sisältävää ilmaa. Vaatii korkean lämpötilan laakerien voitelun, lämpöeristetyt laakerijalustat ja kulutusta kestävät juoksupyörän pinnoitteet. Akselitiivisteiden tulee estää hankaavien hiukkasten pääsy laakeripesään.

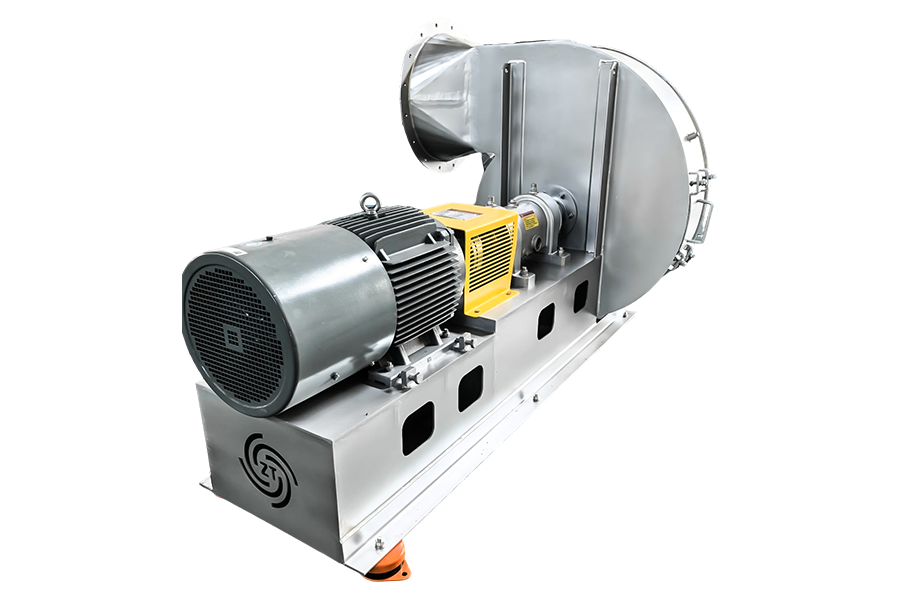

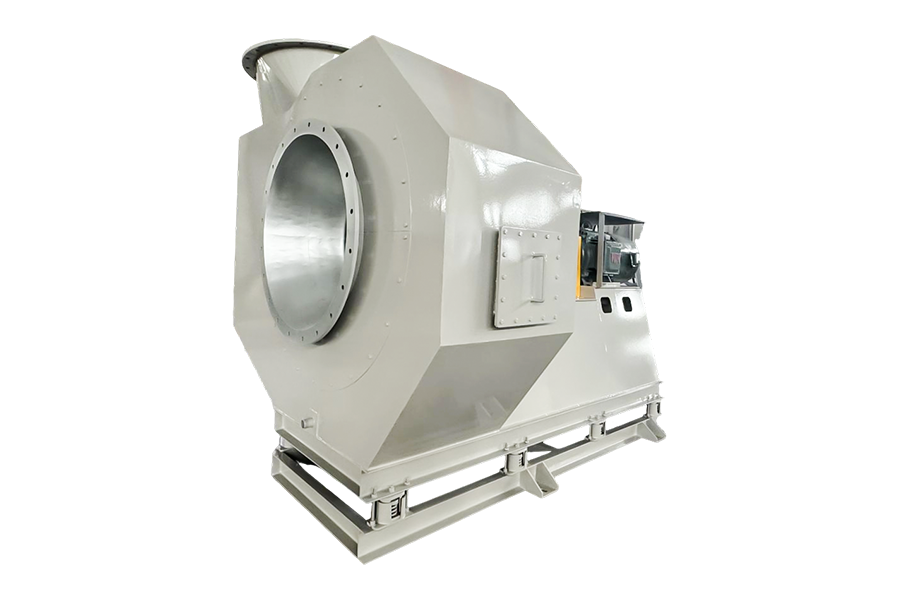

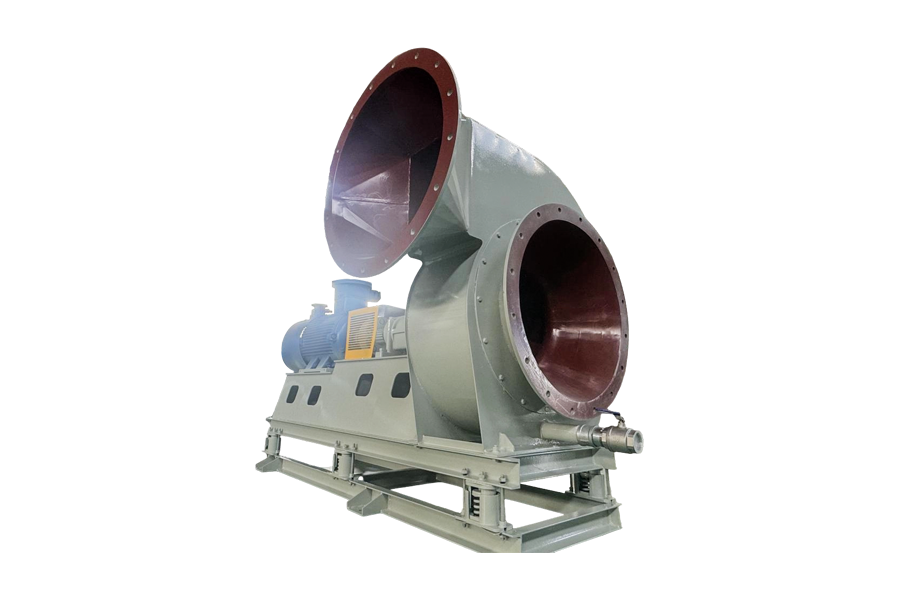

• Kemiallisen laitoksen ja pakokaasupesurin tuulettimet: Käsittelee syövyttäviä kaasuvirtoja, jotka sisältävät happamia tai emäksisiä yhdisteitä. Vaatii FRP:tä (kuituvahvistettua muovia) tai ruostumattomasta teräksestä valmistettua juoksupyörän ja kotelon rakennetta, PTFE:tä tai mekaanisia akselitiivisteitä ja kipinänkestävää rakennetta, jos syttyviä höyryjä esiintyy.
• Sementin ja mineraalien käsittely: Käsittelee pölyistä ilmaa korkeina pitoisuuksina – jopa useita satoja grammaa kuutiometriä kohden raakamylly- ja uunipoistosovelluksissa. Vaatii radiaalisen (siipipyörän) siipipyörän, jossa on kovapintaiset siipien etureunat, vaihdettavat kulumissuojat kotelon sisääntulovyöhykkeellä ja kestävät akselitiivisteet estämään pölyn pääsyn laakereihin.
• Tunneli ja maanalainen kaivoksen tuuletus: Edellyttää ATEX- tai IECEx-sertifiointia mahdollisesti räjähdysvaarallisissa tiloissa, korkeaa rakenteellista kestävyyttä suurilla siipipyörähalkaisijoilla ja hiljaista rakennetta miehitetyille maanalaisille tiloille. Kaivoksen hätäilmanvaihtojärjestelmissä vaaditaan käännettävä tuuletin.
• Kattilan pakkovedon (FD) ja indusoidun vedon (ID) puhaltimet: FD-puhaltimet käsittelevät ympäröivää ilmaa suurella tilavuudella ja kohtuullisella paineella. ID-puhaltimet käsittelevät kuumia, pölyisiä, syövyttäviä savukaasuja korkeissa lämpötiloissa. ID-puhaltimet vaativat huomattavasti vankemmat materiaalitiedot kuin FD-puhaltimet samalle kattilateholle.

Tukkuhankinta: hinnoittelu, MOQ ja sertifiointivaatimukset

Raskaiden keskipakotuuletinten tukkuhinnat ja MOQ

Ostajille arvioimassa raskaaseen käyttöön keskipakotuulettimen tukkuhinnat ja MOQ , markkinat segmentoituvat jyrkästi tuulettimen koon, materiaalispesifikaatioiden ja mukautetun suunnittelusisällön mukaan. Hiiliteräsrakenteessa valmistetut vakiomallistopuhaltimet keskikokoisiin teollisuuskokoalueisiin (siipipyörän halkaisija 400–800 mm, moottorin teho 4–30 kW) ovat volyymiltaan suurimmat hyödykesegmentit, ja niillä on kilpailukykyisin hinnoittelu, ja niiden MOQ-arvot ovat jopa 1–5 yksikköä. Mittatilaustyönä suunnitellut suuret yli 75 kW:n puhaltimet ovat tyypillisesti yhden yksikön tai pienen erän tilauksia, joissa on täydelliset tekniset dokumentaatiopaketit ja toimitusajat 8–20 viikkoa.

Teollisuuden keskipakopuhaltimien tukkukaupan hankinnan kelpuutuksen tulee sisältää seuraavat asiakirjat ja todentamisvaatimukset:

• Tuulettimen suorituskyvyn testaussertifikaatti ISO 5801:n (teolliset puhaltimet – suorituskyvyn testaus standardoiduilla hengitysteillä) tai AMCA 210:n (laboratoriomenetelmät puhaltimien sertifioidun aerodynaamisen suorituskyvyn testaamiseksi) mukainen
• Tärinänvakavuustestisertifikaatti ISO 14694 -standardin mukaan (teollisuuspuhaltimet – tasapainolaadun ja tärinätason vaatimukset) – Luokka BV-3 tai parempi on vakiona teollisuuskäyttöön tarkoitetuille puhaltimille
• Juoksupyörän tasapainosertifikaatti — ISO 1940-1 vaa'an laatuluokka G6.3 vähintään vakiokäyttöön; G2.5 tarkkuus- tai nopeaan käyttöön
• Moottorin IE tehokkuusluokan sertifikaatti standardin IEC 60034-30-1 mukaan
• ATEX- tai IECEx-sertifikaatti mahdollisesti räjähdysvaarallisiin tiloihin määritellyille puhaltimille (vaaditut luokat riippuvat vyöhykeluokittelusta)
• Materiaalisertifikaatit (myllysertifikaatit) juoksupyörän, akselin ja kotelon materiaaleille määritellyn standardin mukaisesti
• Laakerin valintadokumentaatio, joka vahvistaa L10h laakerin käyttöiän nimellisissä käyttöolosuhteissa – vähintään 40 000 tuntia on vakiona jatkuvassa teollisuuskäytössä

FAQ

1. Mitä eroa on keskipakopuhaltimella ja aksiaalipuhaltimella teollisissa sovelluksissa?

A raskas keskipakotuuletin tuottaa painetta muuttamalla pyörimiskineettistä energiaa staattiseksi paineeksi säteittäisen ilmavirran kautta kierukkakotelossa. Se saavuttaa korkeat staattiset paineet (500–15 000 Pa ja enemmän) suhteellisen pienemmillä tilavuusvirtausnopeuksilla, mikä tekee siitä sopivan kanavajärjestelmiin, joissa on suuri vastus. Aksiaalipuhallin siirtää ilmaa yhdensuuntaisesti akselin akselin kanssa ja saavuttaa suuret virtausnopeudet alhaisilla staattisilla paineilla (tyypillisesti alle 500 Pa). Keskipakotuulettimet ovat suositeltavia kanavoituissa teollisuuden ilmanvaihto-, prosessiilma- ja materiaalinkäsittelyjärjestelmissä. Aksiaalipuhaltimet ovat suositeltavia suuria määriä alhaisen vastuksen sovelluksissa, kuten jäähdytystorneissa ja kattopoistossa.

2. Kuinka lasken tarvittavan moottorin tehon keskipakotuulettimelle?

Keskipakopuhaltimen tarvittava akseliteho lasketaan kaavasta: P = (Q x Ps) / (3600 x eta), jossa P on akselin teho kW, Q on ilmavirran tilavuus m3/h, Ps on puhaltimen staattinen paine Pa ja eta on puhaltimen kokonaishyötysuhde desimaaleina. Esimerkiksi puhallin, joka tuottaa 20 000 m3/h 1 500 Pa:lla 70 %:n kokonaishyötysuhteella, vaatii akselin tehon (20 000 x 1 500) / (3 600 x 0,70) = noin 11,9 kW. Moottorin nimellisteho tulee valita vähintään 10–25 % tämän lasketun arvon yläpuolelle, jotta saadaan riittävä käyttökerroin käynnistykselle ja järjestelmän vaihtelulle.

3. Mikä tärinästandardi koskee raskaita keskipakopuhaltimia?

Teollisuuden keskipakopuhaltimet on arvioitu ISO 14694 -standardin mukaisesti, joka määrittelee tärinän voimakkuuden rajat tärinän nopeudella (mm/s RMS) mitattuna laakeripesistä käytettäessä nimellisnopeudella ja -kuormalla. Tavallisten raskaiden keskipakopuhaltimien hyväksymisraja on tyypillisesti BV-3, mikä vastaa maksimivärähtelynopeutta 4,5 mm/s RMS asennettuna. Joustaviin kiinnikkeisiin asennetuille tai herkissä rakenneympäristöissä toimiville tuulettimille voidaan määrittää BV-2 (2,8 mm/s RMS) tai BV-1 (1,8 mm/s RMS). Ostajien tulee ilmoittaa vaadittu tärinäluokka ostospesifikaatioissa ja pyytää jokaisesta yksiköstä tehdastestit.

4. Mitä sertifikaatteja vaaditaan räjähdysvaarallisissa tiloissa käytettäville keskipakopuhaltimille?

Keskipakopuhaltimien, jotka on asennettu ATEX-direktiivin 2014/34/EU (Euroopan unioni) tai IECEx-järjestelmän (kansainvälinen) mukaan mahdollisesti räjähdysvaarallisiksi alueiksi luokitelluille alueille, on oltava sertifioituja soveltuvan laiteluokan ja kaasu- tai pölyryhmän mukaan. Vaadittu laiteluokka riippuu asennusalueen vyöhykeluokituksesta — vyöhyke 1 tai vyöhyke 2 kaasu-/höyryvaaralle, vyöhyke 21 tai vyöhyke 22 pölyvaaralle. Tuulettimen rakentaminen räjähdysvaarallisissa tiloissa edellyttää kipinöimättömien materiaalien yhdistelmiä (yleensä kipinöimätön siipipyörän materiaali vs. kotelo tai ei-metallinen rakenne), antistaattiset maadoitukset ja lämpötilaluokan noudattaminen, jotta estetään läsnä olevan tietyn syttyvän aineen syttyminen.
